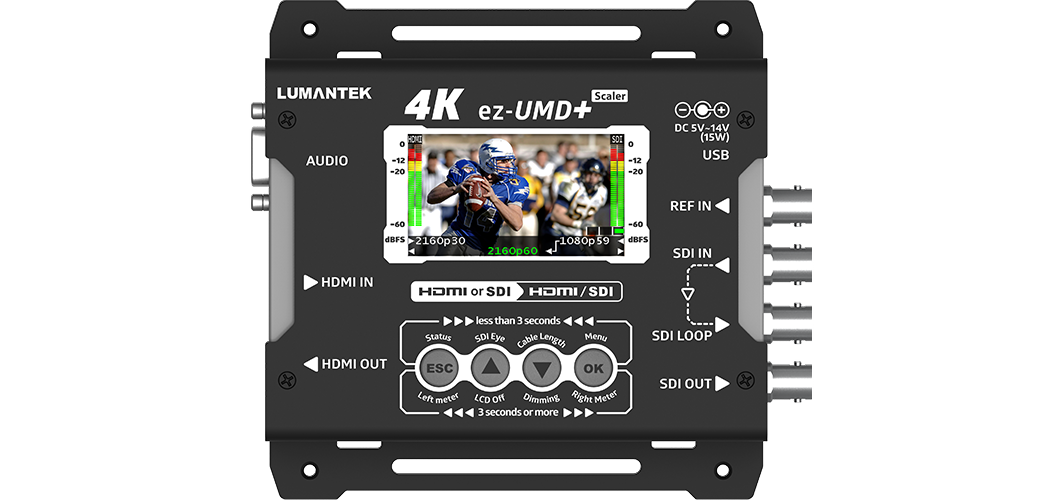

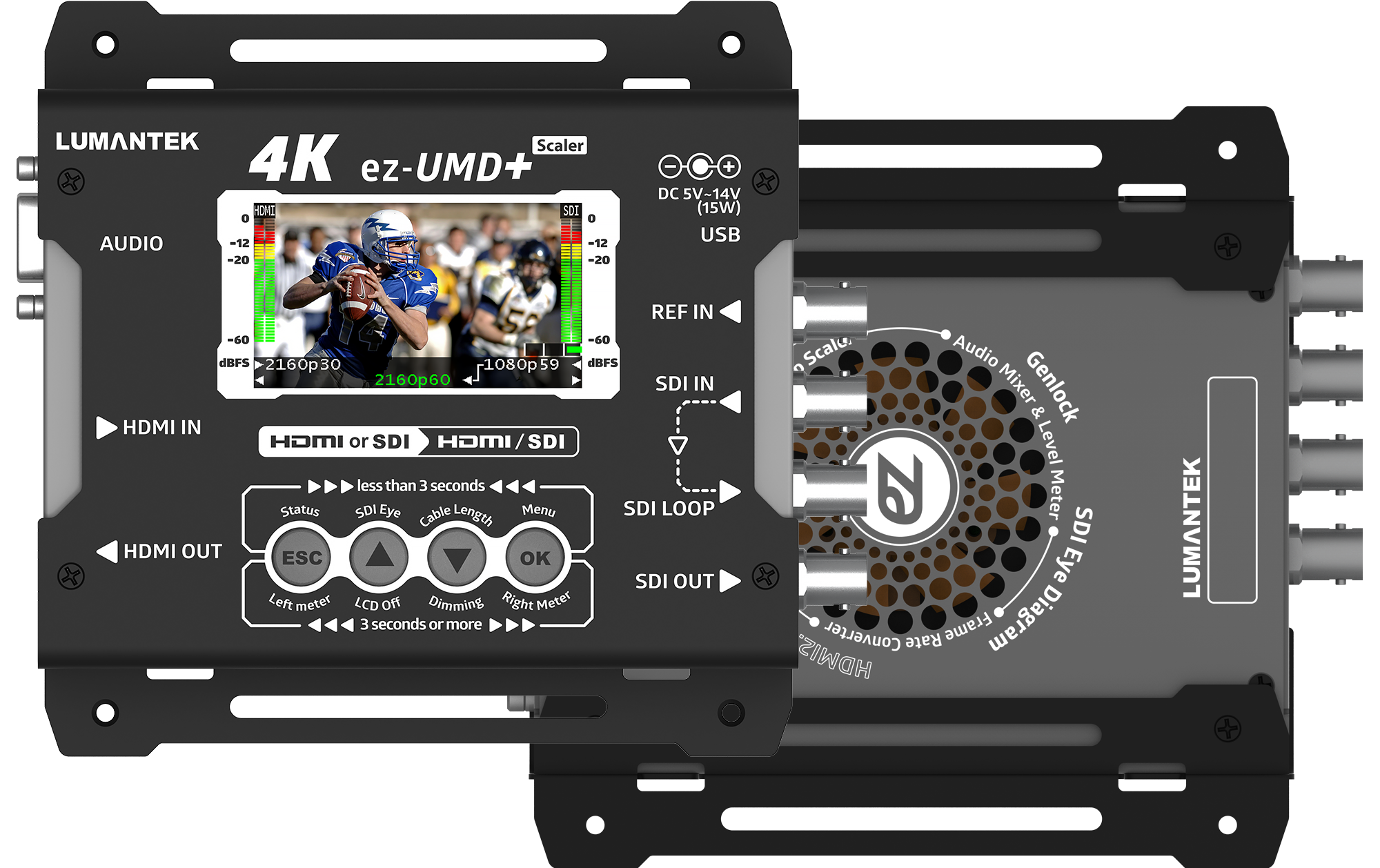

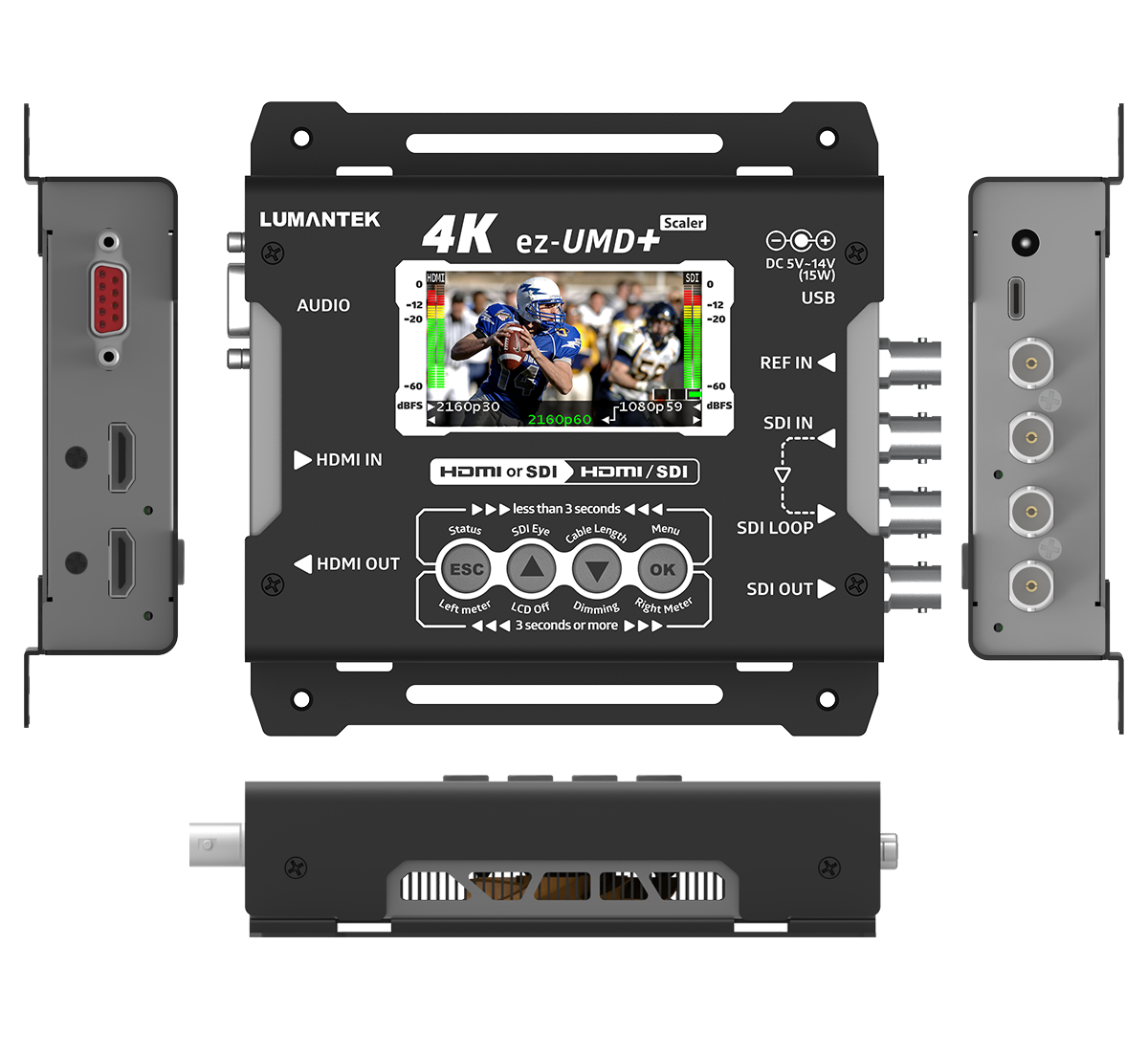

하나의 컨버터로
4K 변환, 프레임 동기, 오디오 처리와 신호 진단까지
5.1ch, 7.1ch 같은 멀티채널 오디오 입력을 SDI 및 HDMI로 출력하면서, 스테레오 다운믹스한 오디오를
XLR로 동시에 출력할 수 있습니다. 젠락용 Reference 입력을 지원하여 프레임 동기 기능이 없는
카메라나 영상 장치를 프레임 동기 환경에 연결하는 용도로도 사용할 수 있습니다.
4개의 키와 LCD OSD 메뉴로 모든 설정을 할 수 있고, 입력 상태와 상세 정보를 바로 확인할 수 있습니다.
주요 특징
방송 중계, 스튜디오, 렌탈·이벤트 현장에서 필요한 변환·동기·오디오·진단 기능을 한 대에 통합했습니다.
■ 4K 비디오 변환
- SD부터 UHD(2160p60)까지 대부분의 입력 포맷 지원
- DCI 포맷 포함 40종의 출력 포맷 지원
- RGB/YCbCr, 4:4:4/4:2:2, 8/10/12bit 입력을 자동 인식 후 YCbCr 4:2:2 10bit로 변환
- Motion Adaptive 디인터레이서 내장
■ 동시출력 & Bypass
- SDI IN의 LOOP 출력과 스케일러 SDI OUT 동시 지원
- HDMI OUT으로 HDMI IN Bypass 또는 스케일러 출력 선택
- SDI LOOP는 항상 동작하여 신호 분배에 활용
■ 프레임 동기 & 젠락
- REF IN: 젠락용 Black Burst 및 Tri-Level 입력 지원
- Sync Source: Internal(Free Run) / Input / REF 선택
- Triple Buffering 방식 프레임 레이트 컨버터 & 싱커
■ 멀티채널 오디오 임베딩 · 디임베딩
- SDI/HDMI IN의 스테레오 또는 멀티채널 오디오 디임베딩(De-embedding)
- SDI & HDMI OUT으로 스테레오·멀티채널 오디오 임베딩(Embedding)
- 8채널까지(7.1ch, 5.1ch …) 입출력 및 다운믹스 지원
- AUDIO 단자로 아날로그 스테레오 XLR 입력 및 출력 지원
■ 2.7인치 LCD 모니터링
- 비디오 입력, 오디오 레벨 미터, 입출력 상태 표시
- SDI 입력 Eye Diagram, HDMI Eye Scan 표시
- SDI 입력 케이블 길이 64단계 표시
- 4 키(ESC, Up, Down, OK)로 OSD 메뉴 및 표시 제어
- ez-Control로 PC·모바일에서 동일한 제어 및 컬러 Eye 확인
■ 유연한 전원 & 간편 업데이트
- 5~14V DC-Jack 및 USB Type-C 전원 입력 지원
- LED 4개로 HDMI 5V·HPD, SDI Equalizer/Driver Lock 상태 확인
- UF2 파일 복사만으로 펌웨어 업데이트 → 별도 소프트웨어 설치 불필요

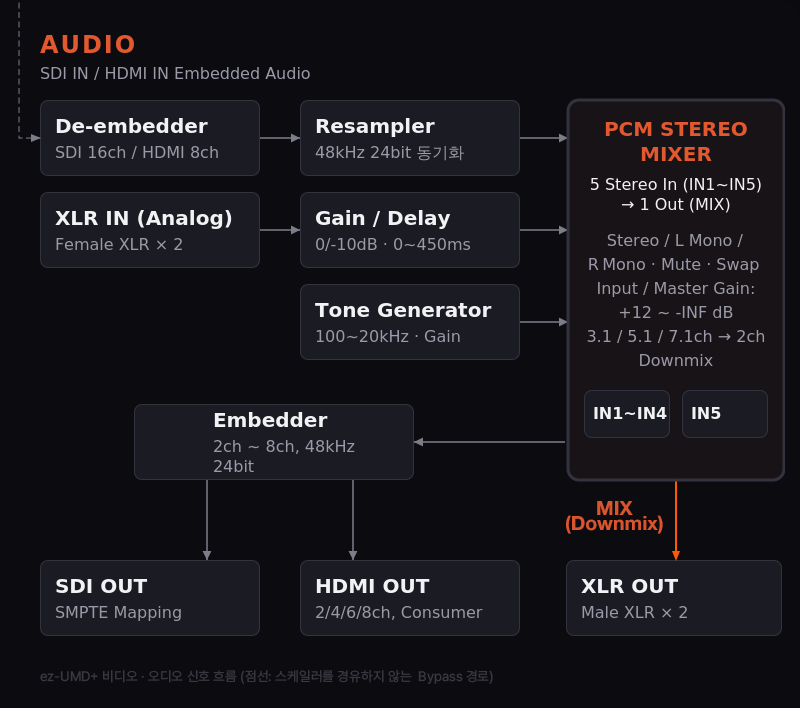

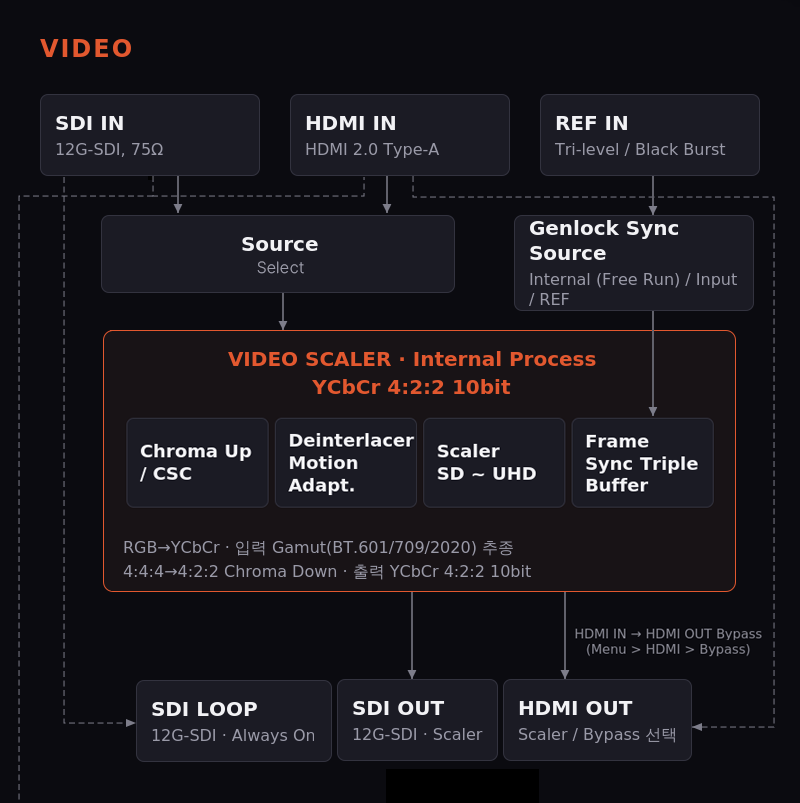

비디오 · 오디오 흐름도
비디오는 스케일러를 거쳐 SDI/HDMI로 출력되며, SDI LOOP와 HDMI Bypass
경로는 스케일러와 무관하게 동작합니다.
오디오는 디임베딩(De-embedder) → 리샘플러 → 5채널 스테레오 믹서 → 임베딩(Embedder)
경로로 처리되어 SDI·HDMI·XLR로 출력됩니다.

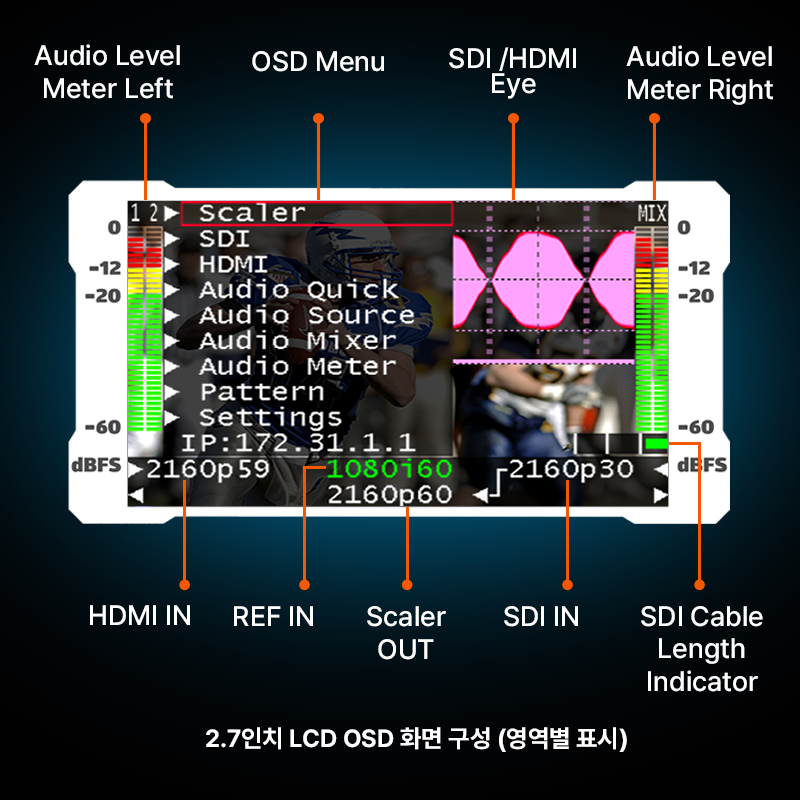

2.7인치 LCD로
입력 · 출력· 신호 품질을 한 화면에
메뉴 모드가 아닐 때 Up 키로 Eye 표시를 SDI One Eye / SDI Two Eye /
HDMI Eye / Off 순서로 바꾸고, Down 키로 케이블 길이 표시를 On/Off 할 수 있습니다.
ESC·OK 키를 길게 누르면 좌·우 레벨 미터 표시가 전환됩니다.
Audio Level Meter Left
내장 5채널 스테레오 믹서 입력(IN1~IN5) 레벨 표시. 선택된 SDI IN 또는
HDMI IN의 오디오를 2ch에서 8ch까지, 다운믹스·XLR IN 믹스용 IN5까지 표시합니다.
범위 0~-60dBFS, 매 프레임 Peak 값.
Audio Level Meter Right
스테레오 믹서 출력(MIX) 레벨을 표시합니다. 라벨은 항상 “_MIX”입니다.
OSD Menu
OK 키를 짧게 누르면 메뉴 모드로 진입합니다.
최상위 메뉴에서 ESC 키를 누르면 메뉴를 빠져나가면서 설정 값이 저장됩니다.
SDI / HDMI Eye
SDI IN의 BER Eye Diagram 또는 HDMI Eye Scan을 표시합니다.
Eye가 크고 적색 경계가 얇고 선명할수록 신호 품질이 우수합니다.
HDMI Eye Scan은 3개 Data Lane의 파형을 함께 확인할 수 있습니다.
SDI Cable Length Indicator
SDI IN에 연결된 케이블 길이를 64단계로 표시합니다.
좌측(적색)까지 차면 신호 감쇠가 상당한 상태, 중간(황색)은 무난, 우측(녹색)만
표시되면 매우 양호한 상태입니다.
Status Bar
HDMI IN / SDI IN / REF IN / Scaler OUT의
4개 영역으로 상태를 표시합니다. 프레임 동기 상태에 따라
적색(동기 불가) → 황색(동기 가능, Lock 전) → 녹색(Lock)으로 색이 변합니다.
Sync Source가 Internal 이면 Scaler OUT 이, Input 이면 SDI/HDMI IN 이,
REF IN이면 REF IN의 색이 변합니다.
멀티채널 오디오
임베딩 · 디임베딩 & 다운믹스
5개의 PCM 스테레오 입력(IN1~IN5)을 하나의 스테레오 출력(MIX)으로 믹스하는
스테레오 믹서를 내장하고 있습니다. SDI·HDMI로 들어오는 3.1ch, 5.1ch, 7.1ch
멀티채널 오디오를 다운믹스하거나, SDI/HDMI 입력과 XLR 입력을
믹스하여 출력 소스로 사용할 수 있습니다.
Audio Quick 메뉴로 한 번에
■ Main OUT Source
Scaler Source / SDI IN / HDMI IN / XLR IN / Tone / Mute
■ Main OUT Ch.
2ch·3.1ch·5.1ch·7.1ch Pass 또는 3.1/5.1/7.1ch → 2ch 다운믹스

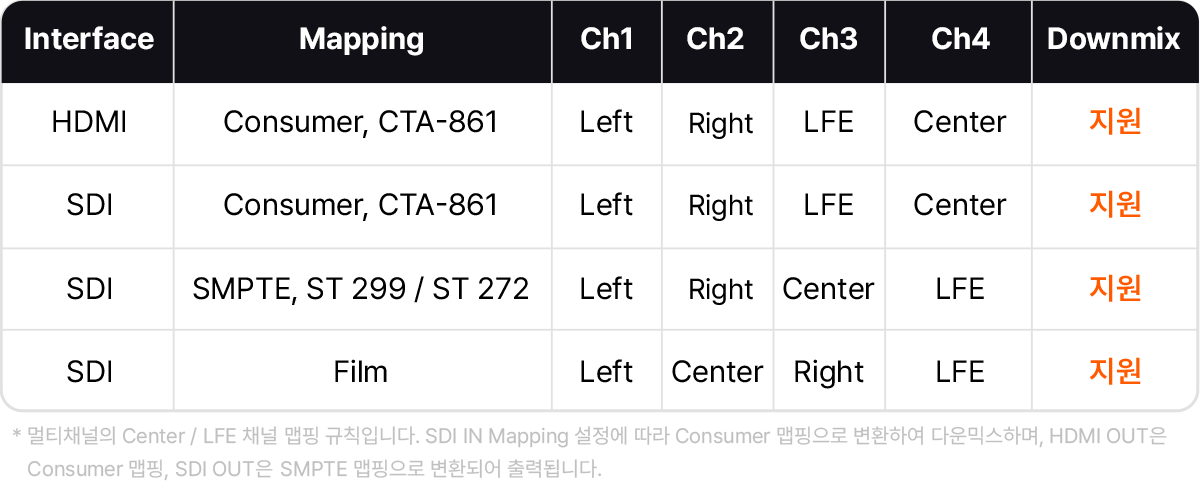

■ SDI IN Mapping
SMPTE / Consumer / Film / Bypass
■ XLR OUT
Ch1&2 ~ Ch7&8, XLR, MIX, Tone, Mute
세밀한 개별 설정
- IN1~IN4는 리샘플러를 거쳐 XLR과 동일한 48kHz 24bit로 동기화·변환
- Swap으로 좌우 채널 교환 (Center/LFE 채널 순서 교정)
- Stereo / L Mono / R Mono / Mute 입력 모드
- Gain: +12 ~ -54dB는 1dB 단위, 이후 -55/-57/-58/-60/-63/-66/-72/-INF
- XLR IN: Analog Gain 0/-10dB, Delay 0~450ms (50ms 단위)
모든 설정을
4개의 키로
ESC · Up · Down · OK 4개 키와 LCD OSD 메뉴만으로 모든 설정과 상태 확인이 가능합니다.
Scaler: 입력 소스 선택, 출력 해상도 · 프레임레이트 · 1/1.001 · DCI · Sync Source
SDI: Eye Diagram 및 모드, Equalizer, 케이블 길이 표시, Rx 정보(VPID, Gamut, HDR 등)
HDMI: Bypass, Eye Scan · Label · Persistence, Data/Clock Equalizer, Rx 정보
Audio Quick: Main OUT Source / Ch. 구성, SDI IN Mapping, XLR OUT 간편 설정
Audio Source: IN1~4 소스, Main OUT · XLR OUT 소스, SDI IN 채널 선택, HDMI OUT 채널 수, XLR IN, Tone
Audio Mixer: Gain Control(Together / Independently), IN1~IN5 · MIX Gain, IN5 Src, Stereo Mode
Audio Meter: 좌측 IN1~IN4 표시 채널 수, IN5 표시, 우측 MIX 표시
Settings: LCD Brightness · Contrast · BG Alpha, Display Off / Dimming 타이머, 버전, Update Mod
Pattern: Motion(H/V), Solid · Color Bar · H/V Count, Bar Type, Solid RGB 값

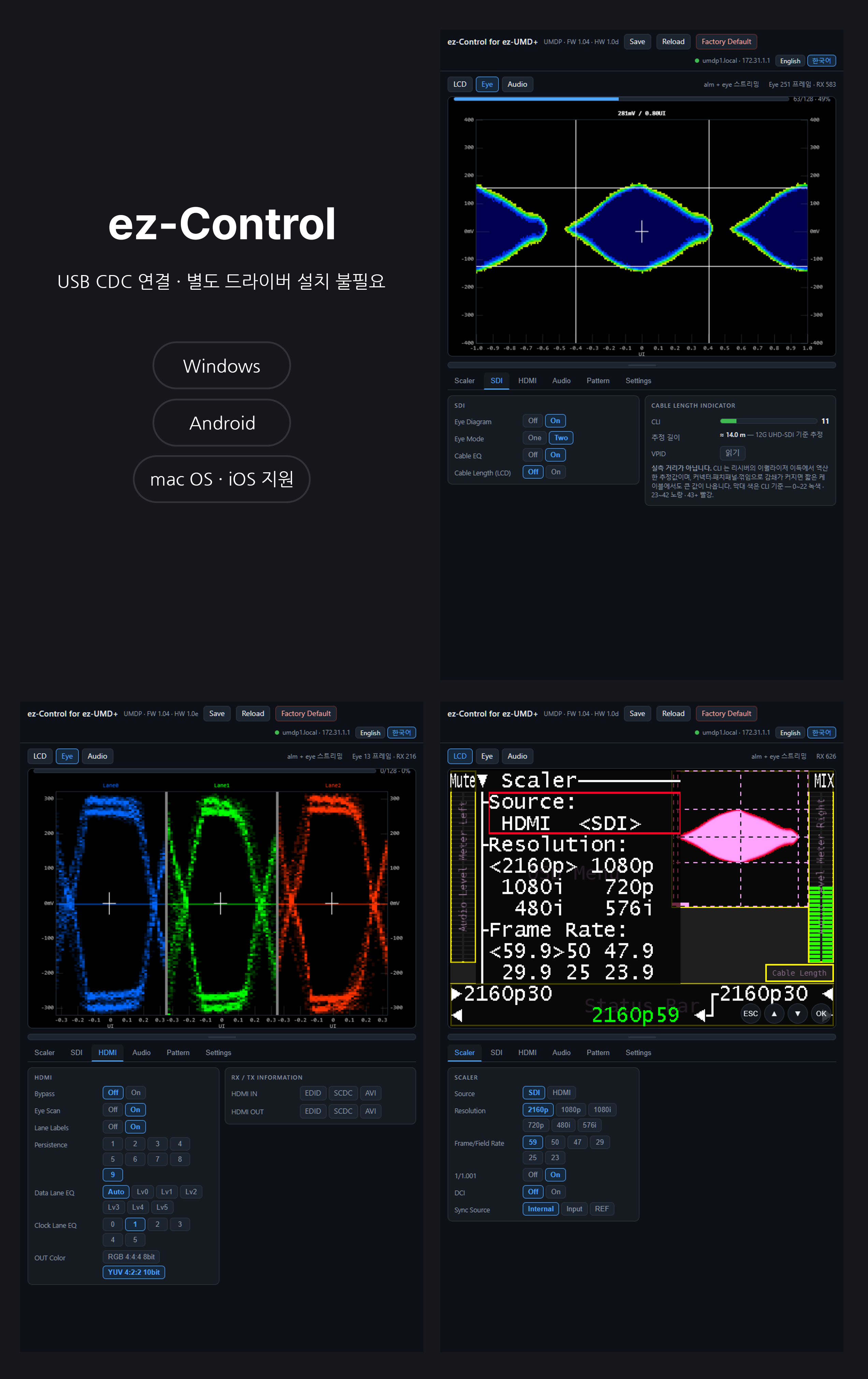

ez-Control로
더 크고 더 자세하게
USB Type-C 케이블 하나로 PC 또는 모바일 기기에 연결하면
ez-Control이 ez-UMD+를 자동으로 인식합니다.
LCD OSD와 동일한 모든 설정을 넓은 화면에서 제어하고, SDI Eye Diagram과
HDMI Eye Scan을 컬러 파형으로 확대해 확인할 수 있습니다.
OSD와 동일한 6개 탭
Scaler · SDI · HDMI · Audio · Settings · Pattern. Audio 탭은
Quick / Source / Mixer / Meter 서브탭으로 나뉘어,
5채널 믹서 게인과 스테레오 모드까지 바로 조정합니다.
컬러 Eye 파형
SDI BER Eye Diagram(±400mV)과 HDMI Eye Scan 3개
Data Lane(±300mV)을 컬러 농담·십자선·UI 눈금과 함께 표시합니다.
Persistence 조절을 지원합니다.
입력 신호 상세 분석
SDI VPID 디코딩(픽처 레이트 · 스캔 모드 · 샘플링 · 비트뎁스 · Colorimetry),
HDMI EDID 및 SCDC 분석, SDI 케이블 길이 확인을 팝업으로 제공합니다.
펌웨어 업데이트
Settings 탭에서 FW Update를 실행하면 UF2 펌웨어가
자동으로 기록됩니다.
파일을 직접 복사하지 않아도 됩니다.
